Profilnachschneidegerät
und Messer - Regroovers and Blades
Brennstempel - Electric Branding Iron |
| |
|
| |
Profilnachschneidegerät
und Messer - Regroovers and Blades |
| |
 |
 |
Profilschneider Rillfit - Regroover Rillfit
Bestell-Nr.
Code |
Modell
Model |
|
| 6.1701 |
Rillfit IV |
|
| 6.1702 |
Rillfit V |
für Dauerbetrieb
for continuous use
|
Transformator mit 4-Stufenschaltung
und durch separatem, leichten Schneideaggregat müheloses
Arbeiten. Einstellbare auf jede Messergröße.
Sofort betriebsbereit, automatisches Einschalten nur
beim Andrücken zum Schneiden. Klemmbacken seitlich
verschiebbar, kein Kippen des Messers möglich,
da beidseitig geführt.
Rillfit IV is designed for operating comfort and maximum
grooving maneuverability. Current and heat supplied
by an adjustable 4 step transformer which corresponds
to blade resistance value. Effortless handling through
separate, lightweight cutting unit. Adjustable on any
knife size. Immediately operable, switches on automatically
only when pressed down for cutting. Clamp cheek are
movable sideways. Knives cannot tilt because it is held
in place within a groove. |
|
|
|
|
| |
 |
|

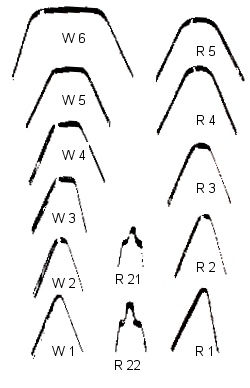

Rillfit Profilmesser in Dosen
Regroover Blades for Rillfit
Bestell-Nr.
Code |
Typ
Style |
Ausführung
Form |
Schnittbreite
Cutting Width |
Stck/Karton
Units per box |
| 6.1711 |
W 1 |
Winkel
angular |
2 mm
5/64" |
20 |
| 6.1712 |
W 2 |
Winkel
angular |
4 mm
5/32" |
20 |
| 6.1713 |
W 3 |
Winkel
angular |
6 mm
1/4" |
20 |
| 6.1714 |
W 4 |
Winkel
angular |
8 mm
5/16" |
20 |
| 6.1715 |
W 5 |
Winkel
angular |
10 mm
13/32" |
20 |
| 6.1716 |
W 6 |
Winkel
angular |
22 mm
7/8" |
10 |
|
| 6.1721 |
R 1 |
rund
round |
2 mm
5/64" |
20 |
| 6.1722 |
R 2 |
rund
round |
3 mm
1/8" |
20 |
| 6.1723 |
R 3 |
rund
round |
5 mm
13/64" |
20 |
| 6.1724 |
R 4 |
rund
round |
7 mm
9/32" |
20 |
| 6.1725 |
R 5 |
rund
round |
9 mm
23/64" |
20 |
| 6.1731 |
R 21 |
rund
round |
1 mm
3/64" |
20 |
| 6.1732 |
R 22 |
rund
round |
1 mm
3/64" |
20 |
|
|
|
|
| |
 |
|
Profilmesserstahl - Steel for Regroover Blades
Bestell-Nr.
Code |
Modell
Model |
| 6.1704 |
Profilmesserstahl |
Profilmesserstahl in
Rolle mit 20 Meter Länge, Höhe 3,2 mm, Breite
0,4 mm. Länge nach Bedarf abschneiden und nach
Wunsch die Biegung in Rund oder Winkel anfertigen.
Profile knife steel in rolls with 20 meter length,
height 3,2 mm, width 0,4 mm. Length to be cut as required.
Circular or angullar bent as desired. |
|
|
|
Top |
| |
 |
|
Profilschneider KZ-6 - Regroover KZ-6
Bestell-Nr.
Code |
Modell
Model |
| 6.1703 |
Profilschneider KZ-6 |
Kompaktes Gerät
mit verstärktem Transformator und drei Schaltstufen
zur Regulierung der gewünschten Schneidtemperatur.
Neuartige Vollsicht-Messeraufnahme gewährleistet
volles Aufheizen des Messers. Die Luftspaltisolation
zwischen den Messerkopfhaltern verhindert ein Kurzschließen
und damit eine Überlastung des Transformators.
Spannbacken mit sieben Stufen zum Einstellen der Schnittbreite.
Auch im Dauerbetrieb leichtes und ermüdungsfreies
Arbeiten.
Compact device with reinforced transformer and a three
step switch for regulating the desired cutting temperature.
Novel full visibility method of blade insertion guarantees
full heating of the knife. The air gap isolation between
the two cutting head halves prevents short-circuits
and therewith a transformer overload. Chip cheeks with
seven steps for adjusting cutting width. Easy and fatigue-free
work even in uninterrupted duty. |
|
|
|
|
| |
 |
|

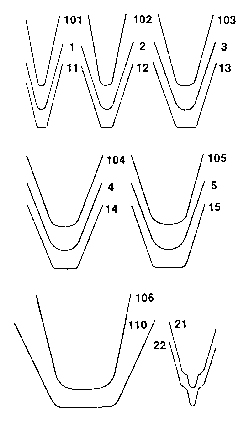

KZ-6 Profilmesser in Dosen
Regroover Blades for KZ-6
Bestell-Nr.
Code |
Typ
Style |
Ausführung
Form |
Schnittbreite
Cutting Width |
Stck/Karton
Units per box |
| 6.1741 |
101 |
R-Winkel
R-angle |
2 mm
5/64" |
20 |
| 6.1742 |
102 |
R-Winkel
R-angle |
4 mm
5/32" |
20 |
| 6.1743 |
103 |
R-Winkel
R-angle |
6 mm
1/4" |
20 |
| 6.1744 |
104 |
R-Winkel
R-angle |
8 mm
5/16" |
20 |
| 6.1745 |
105 |
R-Winkel
R-angle |
10 mm
13/32" |
20 |
| 6.1746 |
106 |
R-Winkel
R-angle |
22 mm
7/8" |
20 |
| |
| 6.1747 |
1 |
rund
round |
2 mm
5/64" |
20 |
| 6.1748 |
2 |
rund
round |
3 mm
1/8" |
20 |
| 6.1749 |
3 |
rund
round |
5 mm
13/64" |
20 |
| 6.1750 |
4 |
rund
round |
7 mm
9/32" |
20 |
| 6.1751 |
5 |
rund
round |
9 mm
23/64" |
20 |
| 6.1752 |
21 |
rund
round |
1 mm
3/64" |
20 |
| 6.1753 |
22 |
rund
round |
2 mm
5/64" |
20 |
| |
| 6.1781 |
11 |
Winkel
angular |
2 mm
5/64" |
20 |
| 6.1782 |
12 |
Winkel
angular |
4 mm
5/32" |
20 |
| 6.1783 |
13 |
Winkel
angular |
6 mm
1/4" |
20 |
| 6.1784 |
14 |
Winkel
angular |
8 mm
5/16" |
20 |
| 6.1785 |
15 |
Winkel
angular |
10 mm
13/32" |
20 |
| 6.1786 |
110 |
Winkel
angular |
22 mm
7/8" |
20 |
|
|
|
Top |
| |
Brennstempel -
Electric Branding Iron |
| |
 |
|
Brennstempel - Electric Branding Iron
Bestell-Nr.
Code |
Größe
Size |
Watt |
Plattengröße
Size text panel |
max. Typen pro Zeile/
max. fonts per line |
Zeiten/
Times |
| 6.1708 |
3 |
300 |
70 x 35 mm
2 3/4" x 1 5/16" |
ca. 7 Typen**
ca. 7 fonts** |
1 |
Die Brennstempel sind zur
Aufnahme von auswechselbaren Typen (Ziffern oder Buchstaben)
eingerichtet. Sie werden mit einem Abschlussstück
mit Messingschraube und einem Spannhebel ausgerüstet.
Die Schwalbenschwanzführung für die auswechselbaren
Typen beträgt 15 mm . Passend dazu werden die Typen
(Zahlen oder Buchstaben) mit 15 mm Fräsung geliefert.
Die Standardschrifthöhe beträgt 12 mm. Schrifthöhen
von 5-50 mm sind auf Wunsch lieferbar. Außerdem
können auswechselbare Textplatten, nach Ihren Angaben
graviert werden.
Interchangeable fonts (figures or letters) can be placed
into the electric branding iron. A termination piece
with a brass screw and a chip lever adjusts them. The
swallow tail guide for interchangeable fonts is 15 mm.
Addition fonts (numbers or letters) have a 15 mm mold.
The standard font height is 12 mm. Font heights of 5-50
mm are available upon request. Moreover interchangeable
text-plates can be engraved according to your specifications.
** Buchstaben und Zahlen zu Brennstepeln in Standartschrifthöhe.
** Standard sized fonts |
|
| |
|
|
| |
|
Typen - Fonts for Branding Iron
Bestell-Nr.
Code |
Messingtypen
Brass Fonts |
Lieferumfang
Scope of supply |
Schrifthöhe
Font size |
Breite
Width |
| 6.1718 |
Buchstaben
Letters |
A - Z* |
12 mm
1/2" |
ca. 9 - 11 mm
ca. 3/8" - 7/16" |
| 6.1719 |
Zahlen
Numbers |
0 -9* |
12 mm
1/2" |
ca. 10 mm
ca. 13/32" |
* Buchstaben und Zahlen
sind einzeln lieferbar.
* Single letters and numbers can be ordered. |
|
|
|
Top |
| |
|
| |
Unsere Preise verstehen sich einschließlich
Verpackung und zuzüglich Porto.
Unsere aktuellen Preislisten und Versandbedingungen
finden Sie hier.
Our prices include handling, but exclude shipping.
Our current price lists as well as terms
and conditions can be found here.
For exact dimensions please refer to mm only as all dimensions in
inches are
approximations given for your convenience only. |
| |
 |
| |
